Baterai CSB HR 1221W memiliki spesifikasi teknis yang perlu dipahami sebelum digunakan untuk kebutuhan penggantian baterai UPS, termasuk pada pembahasan baterai pack UPS APC RBC 43. Pada aplikasi UPS APC, spesifikasi baterai tidak cukup hanya dilihat dari voltase 12V atau bentuk fisik yang mirip. Pengguna juga perlu membaca kapasitas watt, terminal, batas arus, tegangan charging, dan tabel discharge agar baterai benar-benar sesuai dengan kebutuhan UPS battery pack, perangkat IT, server kecil, jaringan, CCTV, dan sistem kontrol.

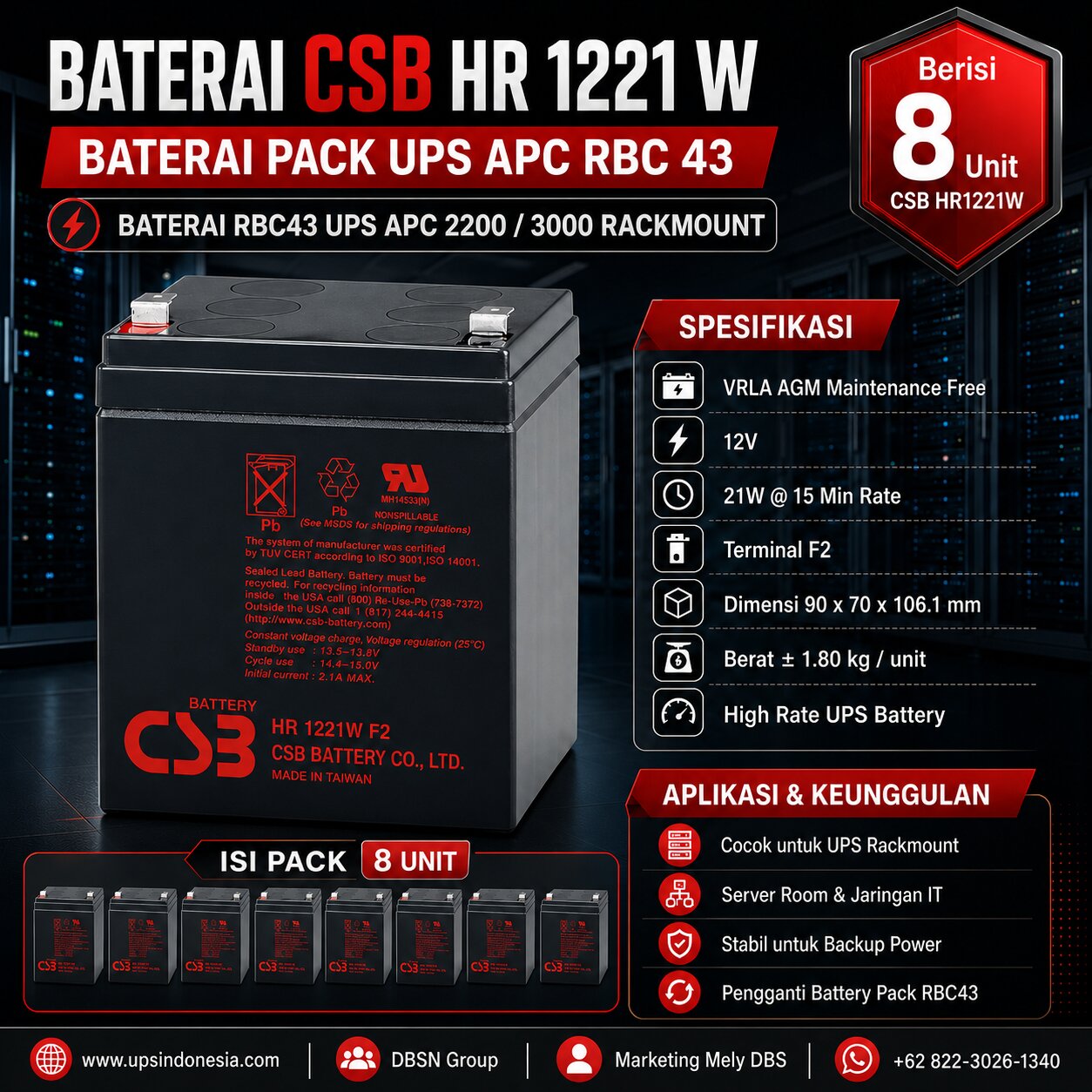

Spesifikasi Teknis Baterai CSB HR 1221W

Berapa tegangan dan kapasitas CSB HR 1221W?

Secara teknis, CSB HR 1221W adalah baterai 12V VRLA AGM dari seri HR atau high-rate. Pada datasheet, baterai ini memiliki tegangan nominal 12V dengan nominal capacity 21W @ 15-minute rate. Selain itu, tercatat Watts per Cell 5 menit sebesar 52,5W dan Watts per Cell 15 menit sebesar 25,0W pada kondisi 25°C. Data ini menunjukkan bahwa CSB HR 1221W memang dirancang untuk kebutuhan high-rate discharge battery, bukan sekadar baterai 12V biasa.

Angka watt sangat penting dalam dunia UPS karena beban perangkat dihitung berdasarkan konsumsi daya. UPS APC yang digunakan untuk komputer, router, switch, firewall, NAS, DVR CCTV, dan server kecil akan menarik beban dalam satuan watt. Karena itu, membaca angka watt pada baterai HR jauh lebih relevan dibanding hanya bertanya “berapa Ah baterainya?”.

Dalam praktiknya, baterai dengan karakter high-rate lebih cocok untuk UPS kecil hingga menengah karena UPS membutuhkan suplai daya cepat saat listrik PLN padam. Ketika sumber listrik utama terputus, UPS harus langsung mengambil alih beban tanpa jeda yang mengganggu perangkat. Di sinilah baterai CSB HR1221W menjadi pilihan yang layak dipertimbangkan untuk aplikasi baterai UPS APC, baterai UPS terminal F2, dan baterai pengganti APC RBC43, selama konfigurasi pack dan ukuran fisiknya sesuai.

Menurut saya, pembeli baterai UPS sering keliru karena terlalu fokus pada angka kapasitas umum, padahal untuk UPS yang paling penting adalah kemampuan baterai menahan beban watt dalam durasi tertentu. Baterai yang terlihat sama secara ukuran bisa memiliki performa backup yang berbeda jika karakter discharge-nya tidak sama.

Bagaimana ukuran dan terminalnya?

Ukuran fisik menjadi faktor penting saat mengganti baterai dalam UPS APC atau battery cartridge. CSB HR 1221W memiliki dimensi panjang 90,0 mm, lebar 70,0 mm, dan tinggi 106,1 mm, dengan berat sekitar 1,80 kg. Ukuran ini tergolong ringkas untuk baterai UPS 12V, sehingga cocok untuk kompartemen UPS yang memang mendukung baterai kecil dengan dimensi sejenis.

Terminal yang digunakan adalah F2-Faston Tab250. Terminal F2 cukup umum digunakan pada baterai UPS kecil dan menengah. Namun, pengguna tetap harus mencocokkan terminal baterai lama, karena beberapa UPS atau battery cartridge bisa memakai konektor khusus. Jika terminal tidak sesuai, kabel bisa longgar, sulit dipasang, atau tidak terkunci sempurna.

Hal yang perlu dicek sebelum membeli:

• Ukuran baterai lama.
• Jenis terminal, apakah F2 atau F1.
• Posisi terminal positif dan negatif.
• Jumlah baterai dalam pack.
• Model UPS APC.
• Kode RBC atau battery cartridge.
• Kondisi kabel, konektor, dan fuse.

Pada datasheet juga terdapat catatan bahwa terminal F1 tersedia, tetapi max discharge current untuk terminal F1 berbeda, yaitu 60A. Sementara untuk terminal F2, max discharge current tercatat 90A. Artinya, terminal bukan hanya soal bentuk konektor, tetapi juga berkaitan dengan batas arus yang mampu ditangani.

Berapa batas arus dan charging voltage?

Untuk aplikasi UPS APC, batas arus dan tegangan charging harus diperhatikan agar baterai tidak cepat rusak. CSB HR 1221W memiliki max charge current 2,10A, max discharge current 90A untuk terminal F2, short circuit current 249A, dan internal resistance sekitar 23,0 mΩ. Nilai-nilai ini penting untuk memahami kemampuan baterai saat bekerja pada beban tinggi.

Tegangan charging juga perlu sesuai. Datasheet mencantumkan float charging voltage 13,5–13,8 Vdc per baterai pada 25°C dan equalization charging voltage 14,4–15,0 Vdc per baterai pada 25°C. Pada UPS APC, sistem charger biasanya sudah diatur dari pabrikan, tetapi UPS lama tetap perlu diperiksa. Charger yang lemah membuat baterai tidak penuh, sedangkan charger yang terlalu tinggi dapat membuat baterai panas dan memperpendek umur pakai.

Performa Discharge CSB HR 1221W untuk Aplikasi UPS APC

Mengapa tabel constant power penting?

Tabel constant power discharge sangat penting karena UPS bekerja berdasarkan watt, bukan hanya Ah. Untuk memperkirakan backup time UPS APC, pengguna perlu melihat berapa watt yang mampu disuplai baterai pada durasi tertentu. Pada final voltage 10,02V, CSB HR 1221W tercatat mampu menyuplai 315W untuk 5 menit, 150W untuk 15 menit, 86,6W untuk 30 menit, dan 48,1W untuk 60 menit.

Data seperti ini membantu pengguna memahami bahwa semakin besar beban watt, semakin pendek runtime yang dihasilkan. Misalnya, UPS dengan beban modem dan router akan bertahan lebih lama dibanding UPS yang menanggung PC, monitor, switch, NAS, dan DVR CCTV sekaligus.

Runtime aktual tetap dipengaruhi oleh:

• Total beban perangkat.
• Efisiensi inverter UPS.
• Jumlah baterai dalam pack.
• Suhu ruangan.
• Usia baterai.
• Kondisi charger UPS.
• Kualitas kabel dan konektor.
• Keseimbangan antar baterai dalam pack.

Saya melihat tabel constant power sebagai bagian paling penting dalam memilih baterai UPS. Tanpa membaca tabel ini, pembeli mudah salah ekspektasi dan mengira semua baterai 12V dengan ukuran mirip akan menghasilkan backup time yang sama.

Mengapa backup time bisa berbeda pada UPS APC?

Backup time bisa berbeda meskipun memakai tipe baterai yang sama. Penyebab utamanya adalah perbedaan beban. UPS dengan beban 50% tentu memiliki runtime lebih panjang dibanding UPS dengan beban 100%. Beban server kecil, switch, router, NAS, CCTV, DVR, komputer kantor, dan perangkat POS memiliki konsumsi daya yang berbeda.

Selain itu, UPS lama bisa memiliki charger yang sudah melemah. Kabel dan konektor pack juga dapat memengaruhi performa. Konektor longgar, kabel getas, fuse bermasalah, atau terminal panas bisa membuat transfer daya tidak optimal. Pada battery pack seperti RBC, susunan kabel dan posisi baterai harus rapi agar tidak terjadi drop tegangan saat UPS bekerja.

Hal yang tidak boleh dilakukan adalah mencampur baterai lama dan baru dalam satu pack. Baterai lama akan menurunkan performa baterai baru karena kapasitas dan resistansi internalnya sudah berbeda. Untuk kebutuhan baterai pack UPS APC RBC 43, gunakan baterai dengan merek, tipe, kapasitas, dan usia yang sama agar pack lebih seimbang dan backup time lebih stabil. Sebelum membeli, pastikan model UPS, kode RBC, jumlah baterai, terminal, dimensi, dan kebutuhan beban sudah sesuai dengan Baterai CSB HR 1221W.

Baterai CSB HR 1221W menjadi pilihan yang menarik untuk pengguna UPS APC tertentu, terutama ketika kebutuhan utamanya adalah mengganti baterai pack dengan karakter high-rate discharge, ukuran ringkas, dan teknologi VRLA AGM maintenance-free. Dalam konteks baterai pack UPS APC RBC 43, pengguna perlu memahami bahwa baterai bukan hanya komponen penyimpan daya, tetapi bagian dari sistem backup power yang melibatkan tegangan pack, konektor, kabel, fuse, charger UPS, dan konfigurasi battery cartridge.

Kelebihan Baterai CSB HR 1221W untuk Pengguna UPS APC

Apa keunggulan utama CSB HR 1221W?

Keunggulan utama CSB HR 1221W terletak pada desainnya sebagai baterai seri HR atau high-rate UPS. Baterai jenis ini dibuat untuk kebutuhan discharge cepat, yaitu kondisi ketika UPS harus segera menyuplai daya ke perangkat saat listrik utama padam. Pada UPS APC, pola kerja seperti ini sangat umum karena perangkat yang dilindungi biasanya berupa komputer, router, switch, server kecil, NAS, CCTV, firewall, DVR, hingga kasir POS.

Berbeda dengan baterai umum yang sering hanya dilihat dari kapasitas Ah, baterai high-rate lebih relevan untuk UPS karena beban perangkat dihitung dalam watt. Itulah mengapa CSB HR 1221W cocok dibahas sebagai baterai UPS APC, baterai pengganti APC RBC43, dan baterai UPS 12V VRLA AGM untuk aplikasi tertentu yang membutuhkan respon daya cepat.

CSB HR 1221W menggunakan teknologi Valve Regulated Lead Acid dengan sistem Absorbent Glass Mat atau AGM. Teknologi ini membuat baterai bersifat maintenance-free, tidak memerlukan pengisian air aki, dan lebih praktis untuk penggunaan indoor. Datasheet CSB menyebutkan baterai ini dirancang untuk high-rate UPS, float service, standby power applications, serta menggunakan teknologi AGM dengan rekombinasi gas hingga 99%.

Beberapa keunggulan utama CSB HR 1221W:

• Dirancang untuk aplikasi high-rate UPS.
• Menggunakan teknologi VRLA AGM maintenance-free.
• Ukuran ringkas untuk kompartemen UPS tertentu.
• Terminal F2 umum digunakan pada baterai UPS kecil.
• Cocok untuk aplikasi standby power.
• Design life hingga 5 tahun pada standby service di 25°C.
• Self-discharge rendah, kurang dari 10% setelah 90 hari pada 25°C.
• Mendukung kebutuhan backup perangkat IT dan jaringan.

Menurut seorang teknisi UPS senior, “Baterai untuk UPS tidak cukup hanya sama voltase. Yang paling penting adalah karakter discharge, kemampuan menahan beban watt, dan kecocokan dengan sistem charging UPS.” Kutipan ini penting karena banyak pengguna masih menganggap semua baterai 12V bisa dipakai untuk UPS, padahal aplikasi UPS membutuhkan baterai dengan karakter yang lebih spesifik.

Dari sisi ukuran, CSB HR 1221W juga tergolong praktis. Dimensinya yang ringkas membuatnya cocok untuk UPS atau battery cartridge yang memang mendukung ukuran baterai kecil dengan terminal F2. Namun, tetap perlu dicatat bahwa kecocokan akhir harus disesuaikan dengan model UPS APC, kode RBC, jumlah baterai dalam pack, dan susunan kabel aslinya.

Aplikasi apa saja yang cocok?

CSB HR 1221W dapat digunakan untuk berbagai aplikasi backup daya kecil hingga menengah, selama spesifikasinya sesuai dengan kebutuhan perangkat dan sistem UPS. Untuk pengguna UPS APC, baterai ini relevan pada unit tertentu yang membutuhkan baterai 12V VRLA AGM high-rate dengan terminal dan dimensi yang sesuai.

Aplikasi yang cocok antara lain:

• UPS APC tertentu.
• UPS komputer kantor.
• UPS server kecil.
• UPS jaringan.
• UPS CCTV.
• UPS modem, router, switch, dan firewall.
• UPS kasir POS.
• Panel kontrol.
• Sistem alarm.
• Perangkat backup daya kecil dengan kebutuhan high-rate discharge.

Pada kantor kecil, baterai ini dapat membantu menjaga komputer administrasi, perangkat kasir, modem internet, router, dan switch tetap aktif saat listrik padam. Pada sistem CCTV, baterai UPS membantu DVR/NVR dan perangkat jaringan tetap menyala sehingga rekaman tidak langsung berhenti ketika listrik terputus. Pada ruang server kecil, baterai UPS berfungsi memberi waktu aman untuk shutdown perangkat, menyimpan data, atau menunggu genset menyala.

Untuk kebutuhan UPS battery pack, battery replacement APC UPS, dan baterai UPS server, pemilihan baterai harus melihat total beban watt. UPS dengan beban ringan seperti modem dan router tentu memiliki runtime lebih panjang dibanding UPS yang menanggung PC, monitor, NAS, switch, firewall, dan perangkat CCTV secara bersamaan.

Tips Sebelum Membeli Baterai CSB HR 1221W untuk UPS APC RBC 43

Data apa yang harus dikirim ke penjual?

Sebelum membeli Baterai CSB HR 1221W untuk pembahasan UPS APC RBC 43, pengguna sebaiknya mengirim data lengkap kepada penjual atau teknisi. Tujuannya agar baterai yang dipilih benar-benar sesuai dengan konfigurasi UPS, bukan hanya cocok secara perkiraan.

Data yang sebaiknya dikirim:

• Foto label UPS APC.
• Model UPS APC.
• Kode RBC, misalnya RBC43.
• Foto baterai lama.
• Jumlah baterai dalam pack.
• Foto konektor dan kabel.
• Ukuran baterai lama.
• Kebutuhan runtime.
• Beban perangkat yang tersambung ke UPS.

Data tersebut membantu teknisi menentukan apakah baterai yang dibutuhkan adalah cell baterai saja, rakitan pack, atau cartridge lengkap. Pada beberapa UPS APC, battery cartridge memiliki susunan kabel, fuse, dan konektor khusus. Jika pengguna hanya membeli baterai satuan tanpa memahami rangkaian pack, pemasangan bisa berisiko salah.

Untuk kebutuhan RBC, informasi jumlah baterai sangat penting. Misalnya, pack dengan tegangan total 48V umumnya membutuhkan susunan beberapa baterai 12V secara seri. Jika jumlah baterai, polaritas, atau susunan kabel tidak sesuai, UPS bisa menampilkan alarm, gagal charging, tidak bisa backup, atau bahkan mengalami kerusakan internal.

Bagaimana cara memastikan baterai cocok?

Cara memastikan baterai cocok adalah dengan mencocokkan spesifikasi fisik dan elektrik. Jangan hanya melihat bahwa baterai sama-sama 12V. Pada aplikasi UPS, karakter discharge, terminal, ukuran, dan susunan pack sama pentingnya dengan voltase.

Poin pengecekan yang harus dilakukan:

• Cocokkan tegangan baterai.
• Cocokkan jumlah baterai dalam pack.
• Cocokkan dimensi baterai.
• Cocokkan terminal F2 atau F1.
• Cocokkan kebutuhan high-rate.
• Cocokkan susunan kabel seri/paralel.
• Pastikan semua baterai dalam satu pack memiliki merek, tipe, kapasitas, dan usia yang sama.

Terminal juga perlu diperhatikan. CSB HR 1221W umumnya memakai terminal F2-Faston Tab250, dan datasheet memberi catatan bahwa opsi terminal F1 tersedia dengan batas max discharge current berbeda. Untuk terminal F2, max discharge current tercatat 90A, sedangkan catatan pada datasheet menyebut F1 memiliki max discharge current 60A.

Perbedaan terminal tidak boleh dianggap sepele. Terminal yang tidak sesuai dapat membuat konektor longgar, panas, atau tidak terkunci sempurna. Dalam sistem UPS, koneksi yang buruk bisa menyebabkan drop tegangan ketika beban tinggi, sehingga UPS lebih cepat alarm atau mati saat listrik padam.

Kesalahan Umum Saat Mengganti Baterai Pack UPS APC RBC 43

Membeli baterai hanya karena voltasenya sama

Kesalahan paling umum adalah membeli baterai hanya karena sama-sama 12V. Untuk UPS, voltase memang penting, tetapi bukan satu-satunya parameter. Baterai harus memiliki karakter discharge yang sesuai, terutama jika digunakan pada aplikasi high-rate seperti UPS APC.

Sama-sama 12V belum tentu cocok untuk UPS karena:

• Kapasitas watt bisa berbeda.
• Kemampuan discharge cepat bisa berbeda.
• Terminal bisa berbeda.
• Ukuran fisik bisa tidak masuk ke tray.
• Internal resistance bisa berbeda.
• Karakter charging bisa tidak sesuai.

Pada aplikasi baterai UPS APC RBC 43, baterai harus menjadi bagian dari pack yang seimbang. Jika satu baterai tidak sesuai, performa seluruh pack bisa turun.

Tidak mengecek konfigurasi pack RBC

Kesalahan berikutnya adalah menganggap RBC43 sebagai baterai satuan. Padahal, RBC adalah cartridge atau pack. Di dalamnya bisa terdapat beberapa baterai, kabel jumper, konektor, fuse, dan susunan tertentu sesuai desain UPS.

Hal yang harus diperiksa pada konfigurasi pack:

• Tegangan total pack.
• Jumlah baterai.
• Arah polaritas.
• Kabel seri/paralel.
• Kondisi konektor.
• Kondisi fuse.
• Posisi baterai dalam tray.
• Standar pemasangan sesuai bawaan UPS.

Salah wiring dapat menyebabkan UPS error, tidak charging, tidak membaca baterai, atau menampilkan battery fault. Pada kondisi lebih buruk, polaritas terbalik bisa merusak komponen UPS. Karena itu, penggantian isi cartridge sebaiknya dilakukan oleh teknisi yang memahami rangkaian baterai UPS.

Mencampur baterai lama dan baru

Mencampur baterai lama dan baru adalah kesalahan yang sering terjadi karena pengguna ingin menghemat biaya. Padahal, pada battery pack UPS, semua baterai bekerja sebagai satu sistem. Jika satu baterai sudah lemah, maka baterai baru akan ikut terbebani.

Risiko mencampur baterai lama dan baru:

• Baterai lama menurunkan performa baterai baru.
• Terjadi imbalance antar baterai.
• Runtime menjadi pendek.
• UPS tetap alarm battery fault.
• Baterai baru lebih cepat rusak.
• Tegangan antar baterai tidak seimbang saat discharge.

Untuk pack RBC, sebaiknya semua baterai diganti sekaligus dengan merek, tipe, kapasitas, dan usia yang sama. Ini membantu menjaga keseimbangan pack dan membuat performa backup lebih stabil.

Tidak mengecek charger UPS

Baterai baru bisa cepat rusak jika charger UPS bermasalah. Charger yang terlalu lemah membuat baterai tidak penuh meskipun UPS terlihat normal. Sebaliknya, charger over-voltage dapat membuat baterai panas, menggelembung, dan menurun umurnya.

Pengecekan yang perlu dilakukan:

• Tegangan charging UPS.
• Suhu ruang penempatan UPS.
• Kondisi kabel baterai.
• Kondisi konektor.
• Kondisi terminal.
• Apakah UPS sering overload.
• Apakah UPS lama tidak digunakan.

Suhu ruangan juga berpengaruh besar. Baterai VRLA AGM lebih ideal digunakan di tempat yang tidak terlalu panas. Jika UPS diletakkan di ruang tertutup tanpa ventilasi, umur baterai bisa lebih pendek. Untuk aplikasi server kecil, jaringan, dan CCTV, sebaiknya UPS ditempatkan di area yang bersih, kering, dan memiliki sirkulasi udara baik.

Apakah CSB HR 1221W Layak untuk Penggantian Baterai UPS APC?

Cocok untuk pengguna yang membutuhkan baterai high-rate berkualitas

CSB HR 1221W layak dipertimbangkan untuk pengguna yang membutuhkan baterai high-rate berkualitas pada aplikasi UPS tertentu. Spesifikasi high-rate membuatnya lebih relevan untuk UPS dibanding baterai umum yang tidak dirancang untuk beban discharge cepat.

Baterai ini cocok untuk pengguna yang membutuhkan backup power pada:

• Perangkat IT.
• Server kecil.
• Jaringan kantor.
• CCTV.
• Router dan switch.
• Firewall.
• Kasir POS.
• Panel kontrol.
• Sistem alarm.

Namun, kecocokan akhir tetap harus berdasarkan tipe UPS APC, kode RBC, konfigurasi baterai asli, tegangan pack, terminal, dan dimensi baterai. Untuk baterai pack UPS APC RBC 43, pengguna tidak boleh hanya membeli berdasarkan nama produk. Harus dipastikan apakah CSB HR 1221W benar-benar sesuai dengan isi pack, ukuran tray, konektor, dan kebutuhan arus UPS.

Kapan sebaiknya konsultasi dulu?

Konsultasi teknis sebaiknya dilakukan sebelum membeli jika pengguna belum yakin dengan spesifikasi UPS. Ini sangat penting untuk pengguna yang hanya mengetahui kode RBC43 tetapi tidak mengetahui isi pack di dalamnya.

Konsultasi dulu jika:

• Tidak tahu model UPS APC.
• Hanya tahu kode RBC43 tetapi tidak tahu isi pack.
• Baterai lama sudah dimodifikasi.
• Kabel atau konektor sudah diganti.
• UPS tetap alarm setelah baterai diganti.
• Runtime sebelumnya sangat pendek.
• UPS sudah lama tidak digunakan.
• Tidak tahu jumlah baterai dalam cartridge.
• Tidak yakin terminal yang digunakan F2 atau F1.

Dengan konsultasi, risiko salah beli bisa dikurangi. Pengguna bisa mengirim foto UPS, foto baterai lama, label model, konektor, dan informasi beban perangkat. Dari data tersebut, teknisi dapat membantu mengecek apakah baterai sesuai untuk kebutuhan replacement battery cartridge APC, baterai UPS server, baterai UPS jaringan, atau baterai pengganti APC RBC43.

Pada akhirnya, pembelian baterai UPS yang tepat bukan hanya soal harga. Yang lebih penting adalah kecocokan teknis, keamanan pemasangan, kestabilan runtime, dan umur pakai baterai. Untuk pengguna yang ingin menjaga perangkat tetap aman saat listrik padam, pilihan baterai harus disesuaikan dengan sistem UPS, bukan sekadar disamakan dari ukuran luar. Pastikan model UPS, kode RBC, jumlah baterai, terminal, dimensi, charger, dan beban perangkat sudah diperiksa sebelum menggunakan Baterai CSB HR 1221W.
