UPS Modular 150 KVA untuk Data Center: Spesifikasi dan Panduan Pemilihannya

Data center membutuhkan pasokan listrik yang stabil selama 24 jam. Server, storage, perangkat jaringan, firewall, sistem komunikasi, dan perangkat keamanan tidak boleh berhenti hanya karena tegangan turun atau listrik padam beberapa detik. Gangguan singkat dapat menyebabkan layanan terputus, transaksi gagal, data rusak, serta proses pemulihan yang membutuhkan waktu dan biaya besar.

UPS menjadi bagian penting dari infrastruktur daya data center karena menjaga beban tetap memperoleh listrik ketika sumber utama bermasalah. Namun, kapasitas besar saja belum cukup. UPS harus memiliki topologi yang tepat, tingkat redundancy sesuai target availability, sistem baterai yang terhitung, kompatibilitas dengan generator, monitoring terintegrasi, dan jalur pemeliharaan yang aman.

Salah satu pilihan untuk kebutuhan menengah hingga besar adalah UPS modular 150 KVA. Sistem modular memungkinkan kapasitas dibentuk dari beberapa power module dan menyediakan redundancy pada tingkat modul. Contohnya adalah Arostech [KSTAR] HPM3300E-150 dengan lima modul aktif 30 KVA dan satu modul redundant 30 KVA atau konfigurasi 5+1.

Mengapa Data Center Membutuhkan UPS Modular?

Beban data center terus berkembang. Penambahan server, storage, perangkat jaringan, dan rack dapat meningkatkan konsumsi daya secara bertahap. UPS monoblock mempunyai kapasitas tetap, sedangkan UPS modular memungkinkan penambahan power module selama kabinet masih menyediakan slot dan kapasitas yang sesuai.

Modularitas juga membantu pemeliharaan. Jika satu power module mengalami gangguan, teknisi dapat menangani modul tersebut secara individual. Pada konfigurasi yang mempunyai redundancy cukup, beban tetap dilayani oleh modul lain. Proses ini membantu mengurangi risiko penghentian seluruh sistem.

Keuntungan utama UPS modular untuk data center meliputi:

Skalabilitas kapasitas.
Kemudahan pemeliharaan.
Dukungan power module hot-swappable.
Redundansi pada tingkat modul.
Waktu perbaikan yang lebih singkat.
Efisiensi yang lebih baik pada konfigurasi terencana.
Monitoring dan pencatatan alarm.
Fleksibilitas integrasi dengan infrastruktur gedung.

Keunggulan tersebut harus didukung perencanaan yang disiplin. Penambahan beban tanpa mengontrol kapasitas dapat menghilangkan redundancy yang sebelumnya tersedia.

Memahami Kapasitas 150 KVA dan 150 kW

KVA adalah daya semu, sedangkan kW adalah daya aktif. Hubungan keduanya ditentukan oleh power factor. UPS dengan output power factor 1.0 dapat menyediakan daya aktif yang setara dengan kapasitas KVA-nya. Dengan demikian, UPS 150 KVA ber-output PF 1.0 dapat memberikan daya aktif hingga 150 kW.

Pemilihan UPS harus memenuhi dua batas sekaligus. Sebagai contoh, beban 130 kW dengan power factor 0,9 memiliki kebutuhan daya semu sekitar 144,4 KVA. UPS 150 KVA/150 kW dapat memenuhi kebutuhan tersebut, tetapi margin yang tersedia relatif terbatas.

Untuk data center, kapasitas tidak sebaiknya dihitung dari total nameplate saja. Gunakan pengukuran power analyzer untuk mengetahui:

Beban aktif dalam kW.
Daya semu dalam KVA.
Power factor.
Arus tiap fase.
Ketidakseimbangan beban.
Harmonic distortion.
Beban puncak.
Pola perubahan beban.

Hasil pengukuran kemudian ditambah proyeksi pertumbuhan dan margin operasional yang disepakati.

Panduan perhitungannya dapat dibaca pada artikel cara menghitung kapasitas power module UPS untuk konfigurasi 5+1.

Konfigurasi Redundansi 5+1

Pada konfigurasi 5+1, lima power module aktif masing-masing 30 KVA menyediakan kapasitas beban sebesar:

5 × 30 KVA = 150 KVA

Karena setiap modul memiliki output PF 1.0, kapasitas daya aktifnya mencapai:

5 × 30 kW = 150 kW

Satu modul tambahan 30 KVA disediakan sebagai redundant module. Total power module terpasang menjadi enam, tetapi kapasitas beban normal tetap 150 KVA/150 kW. Modul keenam tidak digunakan sebagai alasan untuk menaikkan beban ke 180 KVA karena tindakan tersebut akan menghilangkan redundancy.

Jika salah satu modul mengalami gangguan, lima modul yang tersisa tetap menyediakan 150 KVA. Sistem kehilangan cadangan sementara, tetapi tidak langsung kehilangan kapasitas desain. Tim teknis harus segera memulihkan modul yang bermasalah agar status N+1 kembali tersedia.

Konfigurasi ini sesuai untuk data center yang memerlukan perlindungan terhadap satu kegagalan modul. Namun, N+1 pada power module belum berarti seluruh jalur daya telah redundant. Panel, bypass, bank baterai, generator, pendinginan, dan distribusi ke rack masih dapat menjadi single point of failure.

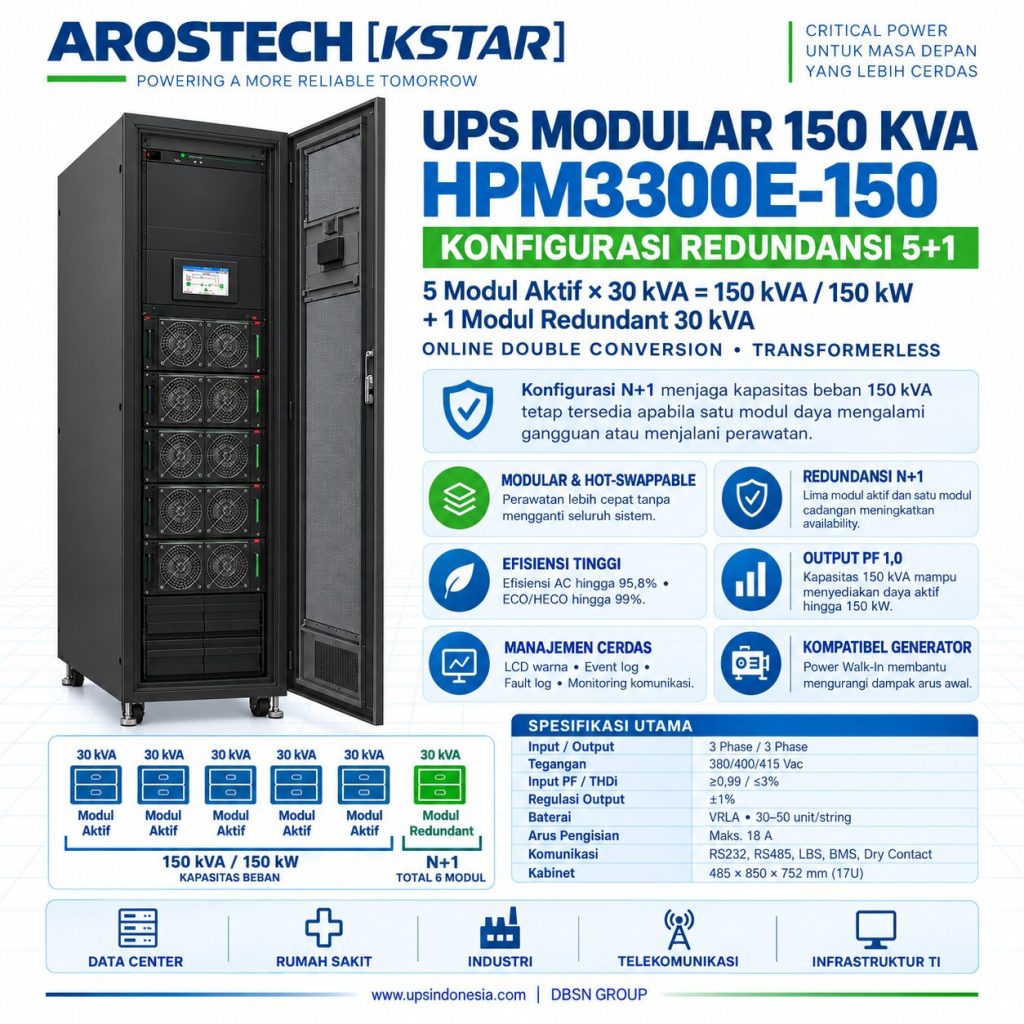

Spesifikasi HPM3300E-150 untuk Data Center

Arostech [KSTAR] HPM3300E-150 menggunakan topologi online double conversion transformerless dengan input dan output tiga fase. Spesifikasi utamanya meliputi:

Parameter	Spesifikasi
Kapasitas beban	150 KVA/150 kW
Konfigurasi	5 modul aktif + 1 modul redundant
Kapasitas per modul	30 KVA/30 kW
Topologi	Online double conversion
Desain	Transformerless
Input/output	3-phase/3-phase
Tegangan nominal	380/400/415 Vac
Input power factor	≥0,99
Input THDi	≤3% pada beban linear 100%
Regulasi tegangan output	±1%
Output power factor	1.0
Output THDv	≤1% linear; ≤3% non-linear
Crest factor	3:1
Efisiensi AC	Hingga 95,8%
ECO/HECO	Hingga 99%
Baterai	VRLA
Jumlah baterai	30–50 unit per string
Arus pengisian maksimum	18 A
Dimensi kabinet	485 × 850 × 752 mm
Tinggi kabinet	17U
Berat kabinet	98 kg

Topologi online double conversion membuat beban memperoleh suplai dari inverter selama operasi normal. Ketika sumber utama gagal, baterai memasok DC link dan inverter tanpa memerlukan perpindahan mekanis menuju mode backup. Karakteristik ini sesuai untuk perangkat TI yang sensitif terhadap gangguan daya.

Penjelasan lengkap model dapat dilihat pada artikel pilar UPS Modular 150 KVA Arostech HPM3300E-150 konfigurasi 5+1.

Menentukan Tingkat Redundancy Data Center

Tidak semua data center membutuhkan arsitektur yang sama. Pilihan redundancy bergantung pada dampak downtime, target layanan, anggaran, dan desain distribusi.

Konfigurasi N

Kapasitas UPS tepat memenuhi kebutuhan beban tanpa modul cadangan. Investasinya lebih rendah, tetapi kapasitas turun apabila satu modul dilepas.

Konfigurasi N+1

Sistem memiliki satu modul tambahan. Beban tetap dilayani ketika satu modul tidak tersedia, selama beban tidak melebihi kapasitas N.

Konfigurasi N+2

Dua modul cadangan tersedia. Sistem dapat menghadapi dua modul tidak tersedia, sesuai kondisi dan kapasitas desain.

Konfigurasi 2N

Dua sistem UPS independen masing-masing mampu melayani seluruh beban. Perangkat dual power supply dapat menerima daya dari jalur A dan B.

N+1 menawarkan keseimbangan antara biaya dan availability untuk banyak kebutuhan. Data center yang menuntut availability sangat tinggi dapat menggunakan N+1 pada masing-masing jalur A dan B. Pemilihan tidak boleh hanya mengikuti istilah tier tanpa memeriksa topologi nyata dari sumber hingga rack.

Sistem Baterai dan Target Backup Time

Baterai menentukan berapa lama beban dapat bertahan setelah sumber utama gagal. Backup time yang dibutuhkan bergantung pada waktu start generator, prosedur perpindahan, kebutuhan shutdown, serta kebijakan operasional.

Parameter perhitungan bank baterai mencakup:

Beban aktual UPS.
Target autonomy.
Tegangan DC.
Jumlah baterai per string.
Kapasitas Ah.
Efisiensi inverter.
End voltage.
Faktor usia.
Temperatur.
Jumlah string paralel.

HPM3300E-150 menggunakan baterai VRLA dengan 30–50 unit per string dan konfigurasi standar 36 unit untuk kondisi tertentu. Arus pengisian maksimum 18 A. Kebutuhan backup panjang dapat memerlukan lebih dari satu string, tetapi kemampuan charger dan waktu pengisian ulang harus diperiksa.

Bank baterai harus dilengkapi rack atau cabinet, kabel intercell, busbar, breaker atau fuse DC, terminal, dan kabel menuju UPS. Setiap string sebaiknya memiliki proteksi dan identifikasi yang jelas agar pemeliharaan lebih aman.

Redundansi power module tidak otomatis menghasilkan redundancy baterai. Jika seluruh modul bergantung pada satu bank baterai tanpa segmentasi, baterai tetap dapat menjadi titik kegagalan tunggal.

Integrasi UPS dengan Generator

Pada data center, UPS menjembatani waktu antara kegagalan sumber utama dan kesiapan generator. Generator harus mampu menerima beban UPS tanpa mengalami penurunan frekuensi atau tegangan berlebihan.

Perhitungan kapasitas generator mempertimbangkan:

Beban output UPS.
Rugi-rugi konversi.
Daya charging baterai.
Beban fasilitas lain.
Step load.
Harmonic distortion.
Power factor.
Margin operasi.

HPM3300E mendukung generator input dan Power Walk-In. Fitur ini membantu meningkatkan beban secara bertahap sehingga dampak starting current dapat dikurangi. Namun, Power Walk-In bukan pengganti perhitungan generator.

Koordinasi bypass juga penting. Tegangan dan frekuensi generator harus berada dalam rentang sinkronisasi UPS. Jika generator tidak stabil, UPS dapat kesulitan sinkron dengan bypass atau berulang kali menggunakan baterai.

Pembahasan konsep cadangan modul tersedia pada artikel pengertian dan manfaat redundansi N+1 pada UPS modular.

Panel, Kabel, dan Maintenance Bypass

UPS memerlukan panel input, output, bypass, serta maintenance bypass yang dirancang berdasarkan arus maksimum dan short-circuit level. Breaker harus mempunyai rating yang tepat dan koordinasi proteksi yang memungkinkan gangguan diisolasi tanpa memadamkan bagian lain.

Kabel dihitung berdasarkan:

Kapasitas arus.
Panjang jalur.
Metode pemasangan.
Temperatur lingkungan.
Grouping kabel.
Batas voltage drop.
Kemampuan menahan arus hubung singkat.

Maintenance bypass memungkinkan UPS diisolasi untuk pekerjaan tertentu sambil mempertahankan suplai ke beban dari sumber bypass. Pada kondisi tersebut, beban tidak memperoleh perlindungan penuh dari inverter dan baterai. Prosedur operasi harus disusun untuk mencegah salah urutan switching.

Cooling dan Ruang UPS

Rugi-rugi UPS dilepaskan sebagai panas. Walaupun efisiensi mencapai hingga 95,8%, ruang tetap membutuhkan pendinginan dan ventilasi. Perhitungan HVAC harus mempertimbangkan panas dari UPS, baterai, panel, dan peralatan lain.

Suhu operasi UPS berada pada rentang 0–40°C, tetapi baterai VRLA umumnya memperoleh umur yang lebih baik pada suhu terkontrol sesuai rekomendasi produsen. Temperatur tinggi mempercepat degradasi baterai.

Ruang UPS juga harus memperhatikan:

Kebersihan dari debu.
Kelembapan tanpa kondensasi.
Jarak servis depan dan belakang.
Akses pengangkutan.
Kekuatan lantai.
Pencahayaan.
Deteksi kebakaran.
Larangan penyimpanan barang asing.

Monitoring dan Integrasi BMS

Monitoring UPS membantu tim mengetahui kondisi sumber, beban, baterai, bypass, suhu, alarm, dan status modul. HPM3300E mendukung LCD berwarna, event log, fault log, RS232, RS485, Parallel, LBS, BMS, dan dry contact. Relay card, SNMP card, serta sensor temperatur baterai tersedia sebagai opsi.

SNMP memungkinkan status UPS dipantau melalui network management system. Dry contact dapat mengirim alarm ringkas ke BMS gedung. Integrasi yang baik harus menentukan:

Parameter yang dipantau.
Batas alarm.
Tujuan notifikasi.
Eskalasi teknis.
Waktu respons.
Penyimpanan histori.
Pengujian komunikasi.

Alarm tidak memberi manfaat jika tidak ada petugas yang bertanggung jawab menindaklanjuti. SOP monitoring harus menjadi bagian dari commissioning.

Commissioning UPS Data Center

Commissioning memastikan sistem terpasang dan bekerja sesuai desain. Pengujian sebaiknya mencakup:

Pemeriksaan visual dan mekanis.
Verifikasi kabel, breaker, grounding, dan urutan fase.
Pemeriksaan tegangan input, bypass, dan baterai.
Pengujian start-up.
Pengujian rectifier, inverter, bypass, dan baterai.
Load test bertahap.
Simulasi kehilangan sumber.
Simulasi generator.
Pengujian redundancy satu modul.
Pengujian EPO sesuai prosedur.
Verifikasi SNMP, BMS, dan alarm.
Dokumentasi setting serta hasil pengujian.

Untuk konfigurasi 5+1, pengujian harus memastikan beban tetap dilayani ketika satu modul dikeluarkan dari operasi. Beban uji tidak boleh melampaui kapasitas lima modul yang tersisa.

Sebelum load test, pastikan jumlah modul dan batas beban telah mengikuti metode pada panduan perhitungan kapasitas UPS modular konfigurasi 5+1.

Checklist Pemilihan UPS Modular 150 KVA

Sebelum meminta penawaran, siapkan:

Data beban kW dan KVA.
Power factor dan arus tiap fase.
Proyeksi pertumbuhan.
Target redundancy.
Target backup time.
Data generator dan ATS.
Single-line diagram.
Spesifikasi panel dan kabel.
Kondisi ruang.
Jalur pemindahan unit.
Kebutuhan SNMP/BMS.
Jadwal instalasi.
Prosedur maintenance.

Data yang lengkap mempercepat proses desain dan mengurangi risiko revisi setelah pengadaan.

Kesalahan yang Perlu Dihindari

Kesalahan umum dalam proyek UPS data center meliputi:

Menganggap total enam modul sebagai kapasitas beban 180 KVA pada sistem 5+1.
Tidak menyediakan margin pertumbuhan.
Mengabaikan batas KVA ketika menghitung kW.
Tidak mengukur ketidakseimbangan fase.
Menentukan baterai hanya berdasarkan jumlah unit.
Memilih generator tanpa menghitung charging current.
Tidak menyediakan maintenance bypass.
Mengabaikan pendinginan dan akses servis.
Tidak mengintegrasikan alarm.
Tidak melakukan commissioning dengan beban.

Menghindari kesalahan tersebut sering memberi dampak lebih besar daripada sekadar memilih UPS dengan kapasitas lebih tinggi.

Kesimpulan

UPS modular 150 KVA cocok untuk data center yang membutuhkan kapasitas besar, skalabilitas, dan kemudahan pemeliharaan. Arostech [KSTAR] HPM3300E-150 dapat dikonfigurasikan dengan lima modul aktif 30 KVA dan satu modul redundant 30 KVA. Susunan 5+1 menyediakan kapasitas beban 150 KVA/150 kW dengan redundancy terhadap satu kegagalan modul.

Pemilihan UPS harus didasarkan pada pengukuran kW dan KVA, pertumbuhan beban, target availability, backup time, generator, panel, kabel, pendinginan, monitoring, dan prosedur commissioning. Redundansi modul hanya menjadi efektif ketika seluruh sistem dirancang dan dioperasikan secara disiplin.
